Les 5 points clés à vérifier avant la visite du Consuel
Un problème gaine GTL tableau Consuel n'est presque jamais insurmontable, mais il faut savoir quoi chercher. Voici ce que les contrôleurs repèrent en premier coup d'œil, et comment l'éviter.
- Hauteur des gaines : les gaines ICTA doivent s'arrêter 5 cm au-dessus du sol fini de l'ETEL, sans traîner ni dépasser du tableau.
- Fixation mécanique : chaque gaine doit être maintenue par un collier tous les 30 à 50 cm ; une gaine qui pend est refusée automatiquement.
- Séparation courants : les câbles 230V (courants forts) et les câbles réseau/téléphone (courants faibles) doivent cheminer dans des gaines différentes ou à distance minimale de 3 cm.
- Dimensions GTL : largeur 60 cm minimum, profondeur 20 cm minimum ; un coffret étriqué bloque l'évolutivité et la visite.
- Étanchéité en partie haute : l'entrée des gaines vers les combles doit être obturée avec mastic coupe-feu, pas de mousse expansive.
La bonne nouvelle : 80 % de ces défauts se corrigent en quelques heures, même en autoconstruction. Lisez la suite pour savoir exactement comment.
Quels sont les problèmes de gaine GTL qui font échouer le Consuel ?
Les refus liés à la GTL (Gaine Technique Logement) représentent, selon les retours de terrain des contrôleurs, une grande partie des non-conformités constatées lors des visites. Les trois causes les plus fréquentes sont des gaines coupées à mauvaise hauteur, une absence de fixation mécanique et un mélange entre courants forts et courants faibles. Ce sont des défauts visuels, immédiatement repérables par l'agent au premier coup d'œil.
Ce qui rend ces erreurs frustrantes, c'est qu'elles n'ont souvent rien à voir avec la qualité du câblage électrique lui-même. On peut avoir un tableau parfaitement câblé, avec des disjoncteurs bien calibrés, et se voir recaler uniquement parce qu'une gaine ICTA dépasse de 5 cm ou qu'un collier de fixation manque à l'appel.
Les gaines coupées trop court ou trop long
Une gaine trop courte laisse les câbles à nu et non protégés dans l'ETEL (Espace Technique Électrique du Logement). Une gaine trop longue, elle, gêne le câblage du tableau et empêche souvent la fermeture correcte du capot. Les deux cas sont sanctionnés.
L'absence de fixation mécanique
Une gaine qui pend librement dans la GTL, sans collier ni attache, est considérée comme un défaut mécanique. Elle doit être maintenue rigidement à intervalles réguliers pour éviter tout mouvement qui fragiliserait les connexions dans le temps.
Le mélange courants forts et courants faibles
Faire cheminer un câble électrique 230V dans le même fourreau qu'un câble téléphonique ou réseau (RJ45) est une non-conformité systématique. Ce mélange crée un risque de perturbations électromagnétiques et n'est tout simplement pas autorisé par la norme.
| Défaut constaté | Conséquence sur la visite | Gravité |
|---|---|---|
| Gaine trop courte ou câbles à nu | Refus quasi systématique | Élevée |
| Absence de collier de fixation | Remarque bloquante | Moyenne à élevée |
| Courants forts/faibles mélangés | Refus systématique | Élevée |
| Presse-étoupe manquant en tête de GTL | Remarque, parfois refus | Moyenne |
| Étiquetage absent sur les circuits | Remarque simple | Faible |

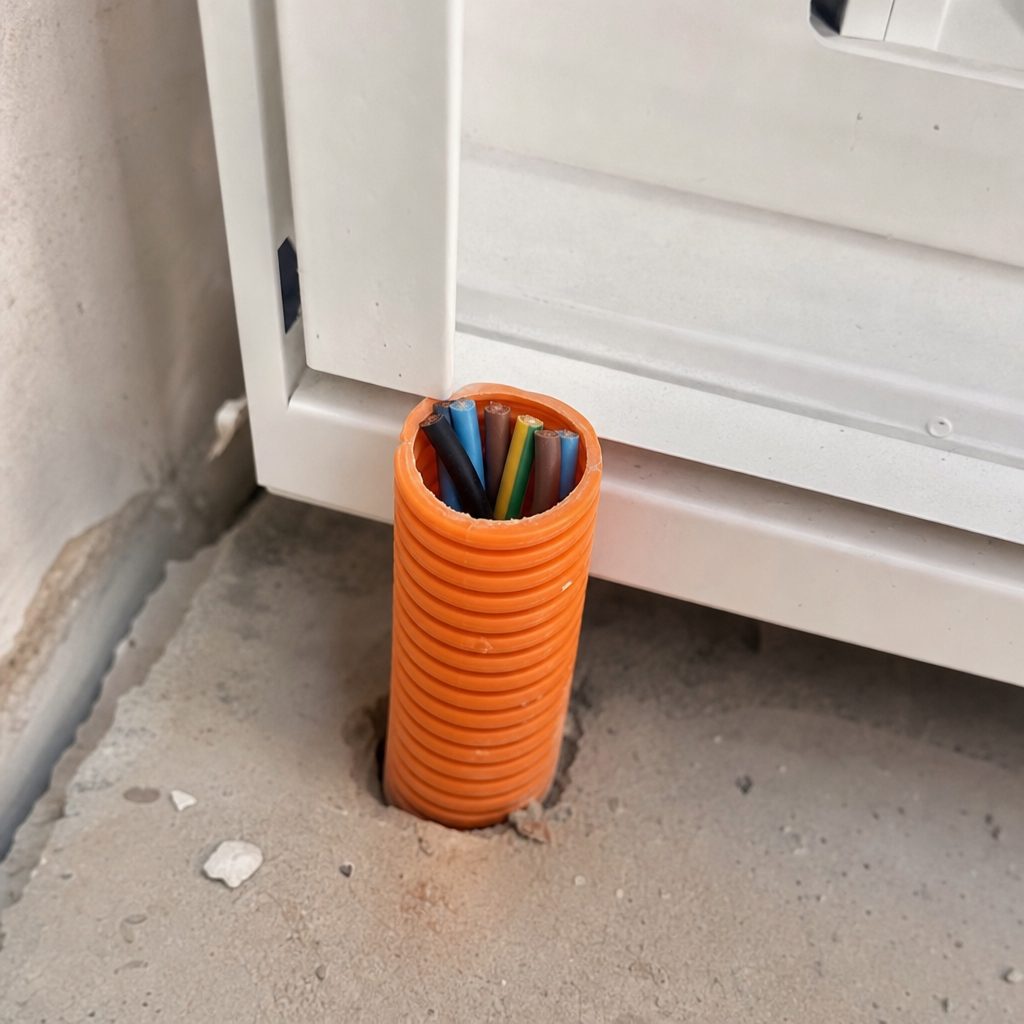

Où et comment arrêter les gaines ICTA dans la GTL ?
Les gaines ICTA doivent être arrêtées à environ 5 cm au-dessus du sol fini lorsqu'elles arrivent par le bas de l'ETEL, et affleurer proprement le tableau ou la goulotte de répartition en partie haute. Elles ne doivent jamais dépasser dans le disjoncteur de branchement ni traîner sur le sol du placard technique.
La hauteur réglementaire dans l'ETEL
L'ETEL, ce fameux coffret ou espace en partie basse de la GTL, accueille en général le disjoncteur de branchement. Les gaines qui montent depuis le sol (souvent en attente lors du gros œuvre) doivent être coupées net, sans effilochage, à une hauteur qui permette de raccorder confortablement sans excédent de matière qui viendrait s'entasser dans le fond du coffret.
Comment couper une gaine sans endommager les câbles
La bonne méthode consiste à faire glisser légèrement les câbles à l'intérieur avant la coupe, pour éviter de les entailler avec le coupe-gaine ou le cutter. On utilise idéalement une pince coupe-gaine dédiée plutôt qu'un cutter, qui a tendance à onduler et à blesser l'isolant des conducteurs. Une fois coupée, la gaine doit présenter un bord net, sans arête coupante qui pourrait à terme user la gaine des câbles.
Erreur fréquente sur les chantiers en autoconstruction : couper la gaine avant d'avoir fait glisser les fils, ce qui coince les conducteurs et oblige à tout redénuder depuis le départ. Mieux vaut prendre deux minutes de plus que reprendre l'opération depuis le tableau de répartition.
Comment séparer courants forts et courants faibles dans la GTL ?
La norme NF C 15-100 impose une séparation physique entre les circuits de courants forts (230V, prises, éclairage, chauffage) et les circuits de courants faibles (téléphone, réseau informatique, TV). Cette séparation se fait soit par des gaines distinctes, soit par une distance minimale de 3 cm si les câbles cheminent parallèlement sans conduit.
Les distances de cloisonnement à respecter
Dans la GTL, cette séparation se matérialise concrètement par deux colonnes bien distinctes : une pour le tableau électrique et le tableau de communication, une autre pour les arrivées réseau et téléphonie. Beaucoup de coffrets GTL du commerce intègrent déjà ce cloisonnement d'origine, avec une cloison plastique ou une goulotte séparée.
Les solutions de séparation en pratique
Sur un chantier en cours, plusieurs solutions existent selon le budget et l'avancement :
- Utiliser deux gaines ICTA de couleurs différentes (orange pour le courant fort, vert pour le courant faible), déjà séparées dès le passage en dalle ou en cloison.
- Installer une goulotte de cloisonnement à l'intérieur même du coffret GTL si les deux types de circuits arrivent trop proches.
- Repositionner physiquement les câbles réseau et téléphonie à distance des câbles 230V si le cheminement le permet encore.
Si le mélange est déjà fait en dur dans une cloison maçonnée, la reprise devient plus lourde : il faut parfois ouvrir une saignée supplémentaire. C'est typiquement le genre de défaut qu'il vaut mieux anticiper avant le coulage de dalle ou la fermeture des cloisons, pas après.
Quelles gaines et câbles sont conformes à la norme NF C 15-100 ?
Trois types de conduits reviennent systématiquement dans une installation domestique : la gaine ICTA (souple, orange, pour l'encastré), le câble RO2V (rigide, pour les liaisons enterrées ou apparentes en extérieur) et le câble H07VU (rigide, sous conduit, pour le câblage intérieur classique). Chacun a un usage précis, et les confondre est une source fréquente de non-conformité.
ICTA, RO2V, H07VU : quelles différences concrètes
| Type | Usage principal | Où l'utiliser |
|---|---|---|
| Gaine ICTA | Conduit souple de protection | Encastré, sous chape, dans les cloisons |
| Câble RO2V | Câble rigide gainé, résistant | Enterré, extérieur, alimentation générale |
| Câble H07VU | Fil rigide unifilaire | Sous conduit apparent, tableau, goulotte |
Un piège classique consiste à faire courir un câble H07VU (fil rigide sans gaine de protection propre) dans un endroit apparent ou humide sans conduit associé : le conducteur se retrouve exposé, ce qui est non conforme. Le H07VU n'est autorisé que sous conduit ou dans une goulotte fermée, jamais à nu à la vue.
Comment fixer et maintenir correctement les gaines dans la GTL ?
Toutes les gaines qui traversent la GTL doivent être maintenues mécaniquement tous les 30 à 50 cm environ, avec des colliers de fixation adaptés au diamètre. En tête de coffret, un presse-étoupe assure à la fois le maintien et l'étanchéité de l'entrée des câbles.
Les colliers et presse-étoupes, pourquoi c'est vérifié en premier
Le contrôleur du Consuel regarde en priorité la tenue mécanique de l'installation, parce qu'une gaine mal fixée est le signe qu'un chantier a été bâclé sur d'autres points aussi. Un collier plastique auto-serrant ou une pince à colliers standard suffit largement, à condition de ne pas serrer trop fort et écraser la gaine.
L'étanchéité en partie haute de la GTL
Si la GTL débouche vers des combles ou un espace non chauffé, l'entrée haute des gaines doit être obturée pour éviter les entrées d'air froid et de poussière, mais aussi pour des raisons de propagation du feu entre étages. On utilise un mastic coupe-feu ou un manchon d'étanchéité adapté, jamais de la mousse expansive classique qui n'a aucune tenue au feu.
Quelles dimensions respecter pour la GTL et l'ETEL ?
La norme impose une largeur minimale de 60 cm pour la GTL sur toute sa hauteur, avec une profondeur d'au moins 20 cm. L'ETEL, en partie basse, doit mesurer au minimum 10 cm de profondeur pour accueillir le disjoncteur de branchement sans contrainte de câblage.
| Élément | Dimension minimale imposée |
|---|---|
| Largeur de la GTL | 60 cm |
| Profondeur de la GTL | 20 cm |
| Profondeur de l'ETEL | 10 cm |
| Hauteur maximale du tableau (bord supérieur) | 1,80 m du sol |
| Hauteur minimale du tableau (bord inférieur) | 0,90 m du sol |
Ces dimensions ne sont pas là par confort esthétique : elles garantissent qu'un futur ajout de rangée de disjoncteurs, une extension du réseau domotique ou une intervention de maintenance puisse se faire sans tout démonter. Une GTL trop étroite bloque littéralement l'évolutivité de l'installation.
Peut-on corriger une GTL non conforme avant la visite du Consuel ?
Oui, dans la grande majorité des cas, une GTL non conforme se corrige en quelques heures avant la visite : recoupe des gaines, ajout de colliers, réorganisation du cloisonnement courants forts/faibles. C'est souvent plus rapide que redouté, à condition de savoir précisément quoi vérifier point par point.
Ce que vous pouvez corriger vous-même
Un propriétaire en autoconstruction, même sans habilitation électrique, peut légitimement :
- Recouper une gaine trop longue ou remplacer une gaine trop courte par un raccord approprié.
- Ajouter des colliers de fixation manquants sur un cheminement de gaine existant.
- Vérifier et réorganiser visuellement la séparation courants forts/courants faibles dans le coffret.
- Étiqueter proprement les circuits au tableau, souvent négligé mais rapide à faire.
Quand appeler un électricien en urgence avant la visite
En revanche, dès qu'il s'agit de reprendre un câblage sous tension, de modifier le raccordement au disjoncteur de branchement, ou de traiter un mélange de courants déjà figé dans une cloison fermée, il vaut mieux passer par un électricien qualifié. Le risque n'est pas seulement le refus du Consuel : c'est aussi la sécurité de toute la famille qui vivra dans ce logement pendant des décennies.
Combien coûte une non-conformité GTL et un refus du Consuel ?
Un refus du Consuel n'entraîne pas d'amende directe, mais il retarde la mise en service EDF du logement, parfois de plusieurs semaines selon les délais de contre-visite. Dans certains cas, l'électricien qui reprend le chantier facture une intervention supplémentaire, entre 150 et 400 euros selon l'ampleur des cor
Une GTL bien tenue, c'est un Consuel qui passe du premier coup
Au final, ce qui bloque une visite Consuel n'a presque jamais de rapport avec la compétence de celui qui a câblé le tableau. C'est une question de rigueur d'exécution : une gaine coupée trop court, un collier oublié, un câble réseau qui traîne à côté d'un fil 230V. Des détails, mais des détails qui sautent aux yeux d'un contrôleur formé à les repérer en quelques secondes.

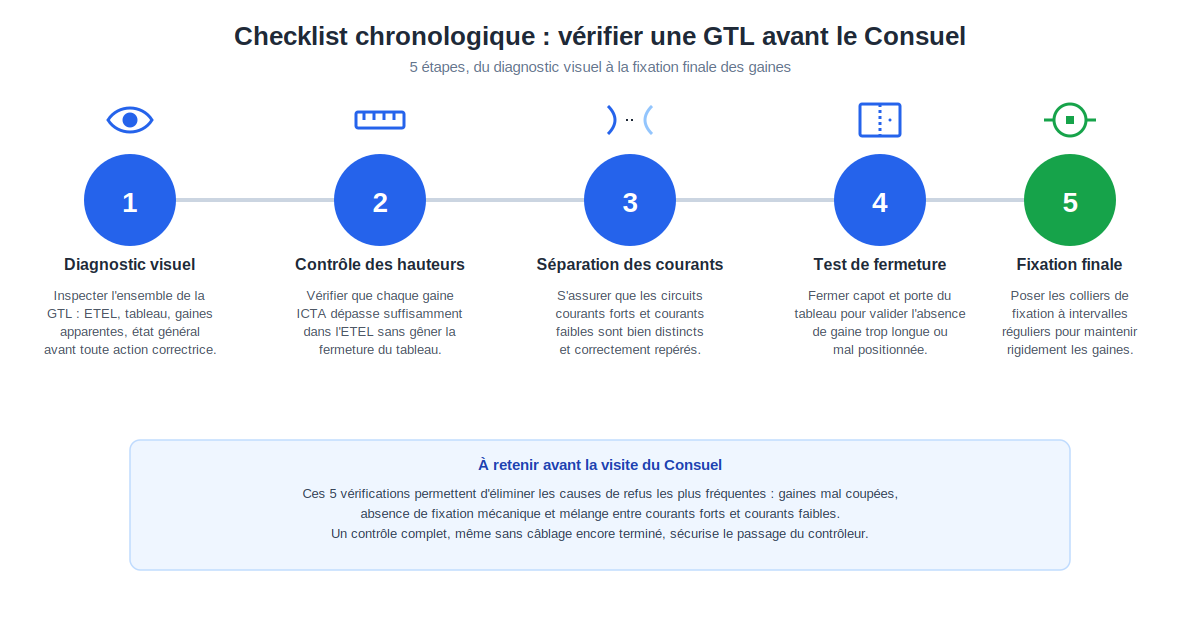

La bonne nouvelle, c'est que ces défauts se corrigent presque toujours sans grosse intervention. Reprenez la checklist point par point : hauteur des gaines dans l'ETEL, fixation mécanique tous les 30 à 50 cm, cloisonnement courants forts/faibles, dimensions de la GTL, étanchéité en partie haute. Si vous cochez chaque case avant la visite, vous éliminez l'immense majorité des motifs de refus.
Un dernier conseil de chantier : ne travaillez jamais dans l'urgence la veille de la visite. Une gaine mal recoupée en dix minutes chrono crée plus de dégâts qu'elle n'en résout. Prenez le temps, ou faites appel à un électricien pour les points qui dépassent le simple ajustement esthétique. Votre GTL sera prête, et votre mise en service EDF ne prendra pas de retard inutile.
Foire Aux Questions
Quels sont les problèmes de gaine GTL les plus fréquents lors du Consuel ?
Les trois défauts qui reviennent le plus souvent sont des gaines coupées à mauvaise hauteur, une absence de fixation mécanique dans la GTL et un mélange entre courants forts et courants faibles. Ces anomalies, purement visuelles, sont détectées immédiatement par le contrôleur, même sur un tableau parfaitement câblé électriquement.
Où faut-il couper les gaines ICTA dans la GTL ?
Les gaines ICTA doivent être arrêtées environ 5 cm au-dessus du sol fini dans l'ETEL, et affleurer proprement le tableau ou la goulotte en partie haute. Elles ne doivent jamais traîner sur le sol du coffret ni dépasser dans le disjoncteur de branchement.
Comment séparer courants forts et courants faibles dans le tableau électrique ?
La norme NF C 15-100 impose une séparation physique entre courants forts et faibles, soit par des gaines distinctes de couleurs différentes, soit par une distance minimale de 3 cm si les câbles cheminent parallèlement sans conduit. La plupart des coffrets GTL intègrent déjà ce cloisonnement d'origine.
Peut-on corriger une GTL non conforme avant la visite du Consuel ?
Oui, la plupart des non-conformités se corrigent en quelques heures : recoupe des gaines, ajout de colliers, réorganisation du cloisonnement. Mieux vaut diagnostiquer chaque point vous-même en amont plutôt que de découvrir un problème gaine GTL tableau Consuel le jour de la visite, retardant ainsi votre mise en service.
